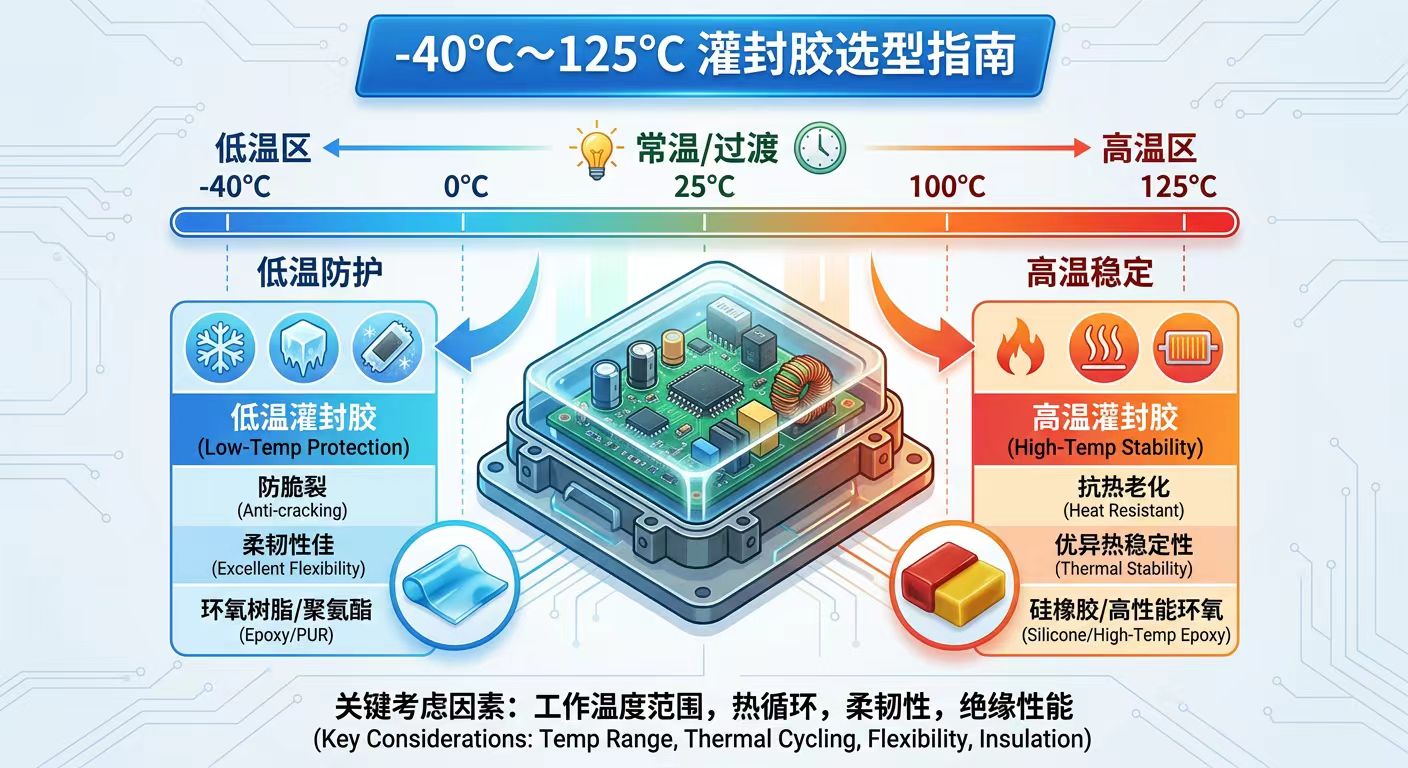

灌封胶怎么选？面向 -40℃~125℃工况的材料选型逻辑
在电子系统可靠性设计中，灌封胶的作用远不止“防水封装”。
它本质上同时承担了环境隔离、热管理以及应力缓冲三重功能。
当工作温度扩展到 -40℃~125℃ 时，这三种功能之间会产生明显的耦合效应，使材料选型从“参数匹配”上升为“系统匹配”问题。
一、温度范围背后的材料行为变化
1. 低温段（-40℃）：玻璃化与应力集中
大多数高分子材料在低温下会接近或进入其玻璃化转变温度（Tg）。
一旦接近 Tg，材料的表现会发生根本变化：
- 储能模量显著上升（材料变“硬”）
- 断裂伸长率下降（更容易脆裂）
- 内应力释放能力下降
在灌封结构中，这会带来一个典型问题：
CTE不匹配引发的热应力无法释放
例如：
- PCB（~15 ppm/℃）
- 铝壳（~23 ppm/℃）
- 灌封胶（50~200 ppm/℃）
在降温过程中，不同材料收缩量不同，如果灌封胶模量较高，就会把应力“锁定”在结构内部，最终导致：
- 界面剥离
- 灌封层开裂
- 焊点失效
2. 高温段（125℃）：热氧老化与结构松弛
在125℃长期工作条件下，材料面临的主要问题不是“是否融化”，而是：
- 热氧老化（Thermal Oxidation）
- 交联结构退化
- 填料/基体界面失效
表现为：
- 模量下降（材料变软）
- 导热性能衰减
- 体积收缩或膨胀
- 电性能下降
对于含导热填料的灌封胶，还可能出现：
填料沉降或界面脱粘 → 导热路径破坏
3. 温度循环：真正的失效主因
相比单一高温或低温，工程中更常见的是：
-40℃ ↔ 125℃ 的循环冲击（Thermal Cycling）
在这个过程中：
- 材料反复经历“软 ↔ 硬”的转变
- 内部应力不断累积与释放
这类疲劳过程往往才是导致失效的核心原因，而不是单次极限温度。
二、三类灌封胶的本质差异（从结构角度理解）
1. 硅胶（Silicone）：低模量 + 宽温稳定
硅胶主链为 Si–O–Si，键能高、柔性大，使其具有：
- 极低的玻璃化温度（通常 < -100℃）
- 模量变化随温度变化较小
- 优异的热老化稳定性
这意味着：
- 在 -40℃仍保持弹性
- 在 125℃结构稳定，不易降解
- 能有效吸收CTE不匹配带来的应力
但其不足也很明确：
- 机械强度低
- 粘接性能较弱（需底涂）
2. 环氧树脂（Epoxy）：高强度 + 高模量体系
环氧体系的特点在于高度交联结构：
- 模量高（刚性强）
- 粘接性能优异
- 易于填充导热填料
但问题同样来自其结构：
- Tg通常在 60~120℃区间
- 低于 Tg 时材料趋于脆性
- 热循环中容易产生微裂纹
即使是“耐高温环氧”，在 -40℃场景下仍需谨慎使用。
3. 聚氨酯（PU）：柔性链段 + 中等交联
PU体系由软段和硬段组成，性能可调范围较大：
- 比环氧柔软
- 比硅胶强度更高
- 抗冲击性能较好
但在高温段：
- 软段易发生热降解
- 长期125℃稳定性有限
因此更适用于：
- 中等温度范围（如 -30℃~100℃）
- 有机械冲击但温度要求不极端的场景
三、关键参数的工程意义（不只是“看数值”）
1. 导热系数（Thermal Conductivity）
导热性能不仅决定散热能力，还影响温度分布均匀性：
- 低导热 → 局部热点 → 加速老化
- 高导热 → 温度梯度降低
但需要注意：
导热填料增加 → 模量上升 → 应力风险增加
这是典型的“热-力耦合矛盾”。
2. 弹性模量（Modulus）
模量决定材料在应力作用下的响应方式：
- 高模量 → 承载应力
- 低模量 → 吸收应力
在宽温应用中：
低模量材料更有利于提高抗热循环能力
3. 线膨胀系数（CTE）
CTE本身不是问题，不匹配才是问题。
工程上更关注：
- 灌封胶与PCB/金属之间的差值
- 温度变化范围
4. 吸水率与介电性能
水分进入后会导致：
- 介电常数变化
- 绝缘电阻下降
- 低温结冰膨胀
在户外应用中，这一因素往往被低估。
四、从“材料选择”到“系统匹配”
在 -40℃~125℃ 条件下，灌封胶选型不再是单一指标优化，而是一个多变量平衡问题：
| 需求 | 材料趋势 |
|---|---|
| 抗热循环 | 低模量 |
| 散热 | 高导热 |
| 结构保护 | 高强度 |
| 长期可靠性 | 抗老化 |
这些需求之间往往存在冲突，例如：
- 提高导热 → 提高填料 → 增加模量
- 提高强度 → 降低柔性 → 增加应力
因此实际选型更接近：
在约束条件下寻找“最不容易失效”的组合
五、工程实践中的一个典型结论
在多数户外电子设备（如传感器、车载模块、加热组件）中：
- 存在温度循环
- 存在功率发热
- 存在密封需求
在这种多约束条件下，材料选择通常会收敛到：
低模量导热型硅胶体系
原因并不是它“性能最强”，而是：
- 能覆盖最宽温度范围
- 对结构应力最不敏感
- 在长期使用中失效模式最少
写在最后
当温度跨度达到 -40℃~125℃ 时，灌封胶已经不再只是“材料问题”，而是一个典型的多物理场耦合问题：
- 热（导热、热循环）
- 力（应力、模量）
- 环境（水、氧、紫外）
理解这些因素之间的关系，比单纯比较参数，更接近工程本质。
这也是为什么，在实际项目中，经验丰富的工程师往往更关注“材料行为”，而不是“材料名称”。
